Logiciel de calcul des structures en aluminium selon les normes AA ADM 2020 et CSA S157

Dimensionnez des éléments en aluminium, des profilés soudés et des tubes polygonaux avec des vérifications complètes en torsion et en gauchissement. Évaluez ensuite différentes sections sans relancer l’analyse, le tout dans un même modèle 3D intégrant vos structures en acier, en béton et en bois.

Normes de conception
  • CACSA S157
  • É.-U.AA ADM 2020 ASD et LRFD
Obtenir plus d'info Voir les prix
Visionner le webinaire gratuit
  • 40 ans d'expertiseLa confiance des ingénieur(e)s en structure depuis 1986
  • Un modèle, 4 matériauxAluminium, acier, béton et bois réunis
  • Normes canadiennes et américainesCSA S157 et AA ADM 2020 dans un seul logiciel
  • Assistance incluseMises à jour et soutien technique avec chaque abonnement

Conçu pour les ingénieur(e)s en structures d'aluminium

Logiciel de calcul pour les éléments et les structures en aluminium

GSE™ Aluminium est le module de calcul des structures en aluminium de GSE™ General Structural Engineering, un logiciel d'analyse et de dimensionnement des structures 3D. Dimensionnez des éléments en aluminium, des profilés soudés et des tubes polygonaux dans un environnement unique, avec des vérifications de la classification des sections, de l'élancement, de la torsion et du gauchissement, ainsi que de la résistance aux efforts combinés de compression-flexion et de traction-flexion.

GSE est un logiciel multimatériaux qui permet d'intégrer l'aluminium, l'acier, le béton et le bois dans un même modèle, tout en vérifiant simultanément chaque matériau selon les normes qui lui sont applicables. Aucun transfert des réactions entre différents logiciels n'est nécessaire.

Effectuez des analyses linéaires, P-Delta, non linéaires, sismiques et dynamiques, puis dimensionnez les structures en aluminium selon les normes AA ADM 2020 (ASD et LRFD) et CSA S157. Les états limites sont affichés en couleur directement sur le modèle 3D.

Voir les tarifs

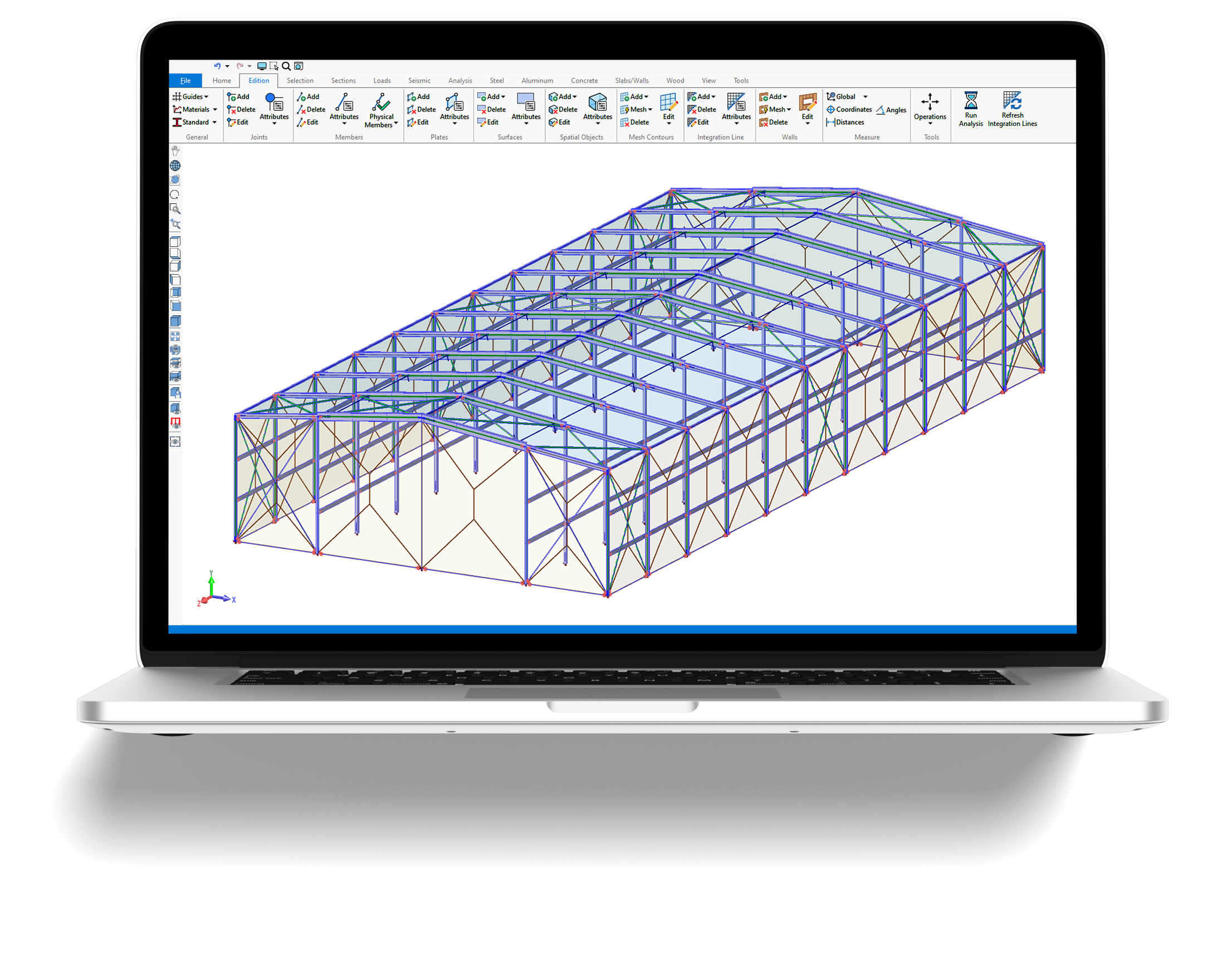

Environnement de modélisation GSE Aluminum présentant un modèle 3D de structure en aluminium dans le logiciel de calcul des structures SAFI

Conception des éléments en aluminium

Conception et vérification des éléments en aluminium selon les normes CSA S157 et AA ADM 2020

GSE™ Aluminium classe chaque section et vérifie sa résistance selon la norme applicable, directement à partir des résultats d'analyse. Les états limites sont affichés en couleur sur le modèle 3D.

  • Compression
  • Traction
  • Flexion
  • Cisaillement
  • Torsion
  • Gauchissement
  • Élancement
  • Compression + flexion
  • Traction + flexion

  • Classification des sections

    Les sections en aluminium sont classées selon la norme applicable avant la vérification de leur résistance, qu'il s'agisse de profilés standards ou paramétriques, notamment les cornières et les tubes polygonaux.

  • Vérification de la torsion et du gauchissement

    La torsion et le gauchissement font partie des vérifications des éléments en aluminium, tout comme la compression, la traction, la flexion, le cisaillement et l'élancement.

  • Résistance aux efforts combinés

    Les résistances en compression et flexion combinées, ainsi qu'en traction et flexion combinées, sont calculées à partir des résultats d'analyses linéaires, P-Delta, non linéaires, sismiques ou dynamiques.

  • Paramètres de conception personnalisables

    Les longueurs non contreventées, les coefficients de flambement, les paramètres de soudage et les limites d'élancement peuvent être définis graphiquement sur le modèle ou dans des tableaux.

Vérification à partir de vos analyses Les éléments en aluminium sont vérifiés à partir des résultats de l'analyse effectuée, avec affichage des états limites en couleur sur le modèle 3D.
  • Linéaire
  • P-Delta
  • Non linéaire
  • Sismique
  • Dynamique
Obtenir plus d'info

Éléments en aluminium soudés

Calcul des éléments en aluminium soudés avec soudures aux extrémités et en travée

Définissez l'emplacement des soudures de chaque élément en aluminium, aux extrémités ou le long de sa portée, sur la totalité ou une partie de la section transversale. GSE™ Aluminium tient compte de ces soudures lors du dimensionnement des éléments selon les normes AA ADM et CSA S157.

Soudures aux extrémités

Soudures situées aux extrémités d'un élément en aluminium. Chaque soudure peut couvrir la totalité ou seulement une partie de la section transversale.

  • Section transversale complète
  • Section transversale partielle

Soudures en travée

Soudures situées le long de la portée d'un élément en aluminium. Chaque soudure en travée peut également couvrir la totalité ou seulement une partie de la section transversale.

  • Section transversale complète
  • Section transversale partielle
Paramètres de soudage personnalisables Les paramètres de soudage, les longueurs non contreventées, les coefficients de flambement et les limites d'élancement peuvent être définis graphiquement sur le modèle ou dans des feuilles de calcul, puis vérifiés à partir des résultats de toute analyse effectuée.
Voir les tarifs

Profilés et matériaux en aluminium

Sections et grades d'aluminium avec cornières et tubes polygonaux

Modélisez vos structures en aluminium à l'aide de plus de 30 profilés standards et paramétriques, notamment des cornières et des tubes polygonaux, ainsi que d'une bibliothèque de grades d'aluminium standards, le tout dans un même environnement.

  • Profilés standards et paramétriques

    Plus de 30 types de profilés, des formes standards aux sections paramétriques dont vous définissez les dimensions.

  • Cornières et tubes polygonaux

    Prise en charge des cornières et des tubes polygonaux, avec classification des sections et vérification de la torsion et du gauchissement.

  • Bibliothèque de grades d'aluminium

    Une bibliothèque intégrée de grades d'aluminium standards.

  • Génération automatique des éléments

    Les éléments structuraux en aluminium peuvent être générés automatiquement dans le modèle.

Obtenir plus d'info

Redimensionnement et résultats

Redimensionnement des éléments en aluminium sans relancer l'analyse avec des résultats clairs et conformes aux normes

Évaluez différentes sections en aluminium à l'aide de la commande de redimensionnement, examinez chaque état limite directement sur le modèle 3D et générez un rapport sommaire clair, le tout à partir du même modèle GSE™ Aluminium.

  1. Commande de redimensionnement

    Évaluez différentes solutions pour vos éléments en aluminium sans avoir à relancer l'analyse structurale.

    Redimensionnement
    Sections de remplacementSans nouvelle analyse

  2. États limites sur le modèle 3D

    Visualisez les états limites en couleur directement sur le modèle 3D ou consultez leurs valeurs numériques dans des feuilles de calcul et des rapports.

    États limites en couleur

  3. Rapports sommaires dans Word et Excel

    Générez des rapports complets et personnalisables dans Word et Excel, ou un rapport sommaire présentant uniquement les résultats de la combinaison de charges critique.

    Exportation vers
    WordExcelSommaire de la combinaison critique
En savoir plus

Découvrez le processus de conception des structures en aluminium avec GSE™ Aluminium

Aperçu de la vidéo de démonstration de GSE Aluminum présentant l'environnement de modélisation 3D de SAFI

Nous respectons votre vie privée. Vos renseignements ne sont pas partagés.

Vidéo de démonstration gratuite

Découvrez GSE™ Aluminium en détail, de la modélisation 3D des éléments en aluminium à leur conception selon les normes CSA S157 et AA ADM 2020. Inscrivez-vous dès aujourd'hui pour recevoir gratuitement la vidéo de démonstration par courriel.

Au programme

  1. Modélisation des éléments en aluminium, des cornières et des tubes polygonaux
  2. Définition des soudures et des paramètres de conception
  3. Vérification des éléments selon les normes CSA S157 et AA ADM 2020, y compris la torsion et le gauchissement

Caractéristiques techniques

Caractéristiques techniques de GSE™ Aluminium Normes, analyses et fonctionnalités de conception

Toutes les fonctionnalités de GSE™ Aluminium pour les éléments en aluminium, les sections soudées et les tubes polygonaux.

Caractéristiques techniques de GSE Aluminum : normes de conception, analyses, vérification des éléments, soudures, profilés, reconception et rapports
CatégorieGSE™ Aluminium
Normes de conception des structures en aluminium
CACSA S157É.-U.AA ADM 2020 ASD et LRFDÉ.-U.AA ADM 2015
Norme CSA S157 sur le calcul de la résistance des éléments en aluminium et Aluminum Design Manual 2020 (ASD et LRFD). La version AA ADM 2015 est également prise en charge.
Analyse structurale
  • Analyse statique linéaire et P-Delta
  • Analyse non linéaire
  • Analyse sismique statique
  • Analyse sismique spectrale
  • Analyse dynamique
Vérification des éléments structuraux
  • Classification des sections
  • Compression, traction, flexion et cisaillement
  • Torsion et gauchissement
  • Élancement
  • Compression et flexion combinées
  • Traction et flexion combinées
  • Vérifications à partir des résultats d'analyses linéaires, P-Delta, non linéaires, sismiques ou dynamiques
Éléments soudés
  • Soudures aux extrémités
  • Soudures intermédiaires
  • Soudures sur toute la section ou soudures partielles
  • Prise en compte des soudures dans la conception des éléments
Paramètres de conception
  • Longueurs non contreventées
  • Coefficients de flambement
  • Paramètres de soudage
  • Limites d'élancement
  • Définition graphique sur le modèle ou dans des tableaux
Profilés et grades d'aluminium
  • Plus de 30 profilés standards et paramétriques
  • Cornières et tubes polygonaux
  • Bibliothèque de grades d'aluminium standards
  • Génération automatique des éléments structuraux
Reconception
  • Commande de reconception permettant d'évaluer différentes solutions sans relancer l'analyse
Résultats et rapports
  • Affichage des états limites en couleur sur le modèle 3D
  • Résultats numériques dans des tableaux et des rapports
  • Rapports Word et Excel personnalisables
  • Sommaire des résultats pour la combinaison de charges critique
MultimatériauxDans le même modèle que l'aluminium
AcierCACSA S16CACSA S136É.-U.AISC 360É.-U.AISI S100
BétonCACSA A23.3É.-U.ACI 318
BoisCACSA O86É.-U.NDS
+ autres normes de conception
Acier, acier formé à froid, béton, bois et bois lamellé-croisé (CLT), analysés et conçus conjointement avec la structure en aluminium.
Consulter la configuration système requise

Information sur le produit

Découvrez GSE™ Aluminium avec notre équipe d'ingénieurs

Communiquez avec nos spécialistes pour découvrir comment GSE™ peut répondre aux besoins de vos projets. Obtenez, sur demande, de l'information sur le produit, les tarifs et une démonstration personnalisée.

  1. Fonctionnalités et licences du logicielModules, normes de calcul et options de licence adaptés à votre équipe.
  2. Adapté à vos projets de structuresBâtiments et structures en acier, en bois, en béton ou en aluminium.
  3. Démonstration en direct et questions techniques sur demandeDécouvrez GSE™ à partir d'un modèle semblable au vôtre et posez vos questions à nos spécialistes.
Un partenaire de confiance en ingénierie depuis 1986

Vous préférez nous parler? Appelez sans frais au 1 800 810-9454

Obtenir plus d'information sur GSE™Logiciel de conception des structures en acier, bois, béton et aluminium

Nous respectons votre vie privée. Vos renseignements ne sont pas communiqués à des tiers.

Conception multimatériaux

Aluminium, acier, béton et bois dans un seul environnement

Avec GSE™, l'aluminium, l'acier, le béton et le bois sont intégrés dans un même modèle. L'analyse et la conception multimatériaux s'effectuent simultanément sur une plateforme unifiée.

  • Un seul modèle 3D pour tous les matériaux, y compris les éléments soudés en aluminium et les tubes polygonaux
  • Une seule analyse pour l'ensemble de la structure
  • Vérification simultanée de chaque élément selon les normes propres à son matériau
Modèle 3D d'un bâtiment multimatériaux analysé et conçu dans un environnement GSE unifié

  • Logiciel de conception des structures en aluminium

    Éléments en aluminium, sections soudées et tubes polygonaux, avec vérification de la torsion et du gauchissement et commande de reconception.

    CSA S157AA ADM 2020
    Vous êtes ici

  • Logiciel de conception des structures en acier

    Éléments en acier et en acier formé à froid, poutres mixtes acier-béton et sections composées, avec vérification de la torsion et du gauchissement et optimisation des éléments.

    CSA S16CSA S136AISC 360AISI S100
    Explorer la conception en acier

  • Conception des dalles et fondations en béton

    Poutres, colonnes, murs de cisaillement, dalles et fondations en béton armé, avec bandes de calcul, vérification du poinçonnement, flèches après fissuration et analyse des dalles sur sol.

    CSA A23.3ACI 318
    Explorer la conception en béton

  • Logiciel de conception des structures en bois et en CLT

    Conception en bois lamellé-croisé (CLT), en bois massif et en ossature légère, avec génération paramétrique automatique des murs, configurations de couches personnalisées et comportement orthotrope du CLT.

    CSA O86NDS
    Explorer la conception en bois

Comment obtenir GSE™ Aluminium

Configurez votre ensemble GSE™ Choisissez votre analyse 3D et ajoutez vos modules de calcul

GSE™ Aluminium est un module de calcul de GSE™ General Structural Engineering. Choisissez votre solution d'analyse 3D, ajoutez le module Aluminum, puis sélectionnez les autres modules de matériaux ou calculateurs dont vous avez besoin.

  1. Analyse

    Choisissez votre analyse 3D

    • StandardAnalyse structurale 3DAnalyse par éléments finis, analyse P-Delta et analyse sismique.
    • Analyse structurale 3D avancéeToutes les fonctionnalités de l'analyse structurale 3D, auxquelles s'ajoutent les câbles en chaînette, les objets et charges spatiaux ainsi que les ressorts non linéaires.

  2. Modules de calcul

    Ajoutez vos modules de calcul

    • Page actuelleGSE™ AluminiumÉléments en aluminium, profilés soudés et tubes polygonaux.
    • GSE™ SteelÉléments en acier et en acier formé à froid, poutres mixtes et profilés reconstitués.
    • GSE™ ConcretePoutres, colonnes, murs, dalles et fondations en béton armé.
    • GSE™ TimberStructures en bois, en bois lamellé-croisé (CLT), en bois massif et à ossature légère.

  3. Calculateurs

    Ajoutez des calculateurs

  • Abonnement d'un an
  • Mises à jour du logiciel incluses
  • Assistance technique incluse
Configurez votre ensemble

Commencez avec GSE™

Prêt à concevoir votre prochaine structure en aluminium avec GSE™ ?

Concevez des éléments en aluminium, des sections soudées et des tubes polygonaux, ainsi que des structures en acier, en béton et en bois dans un même modèle, conformément aux normes canadiennes et américaines, le tout dans un seul logiciel.

Voir les prix Contacter les ventes

Vous préférez nous parler ? Appelez sans frais au 1 800 810-9454
